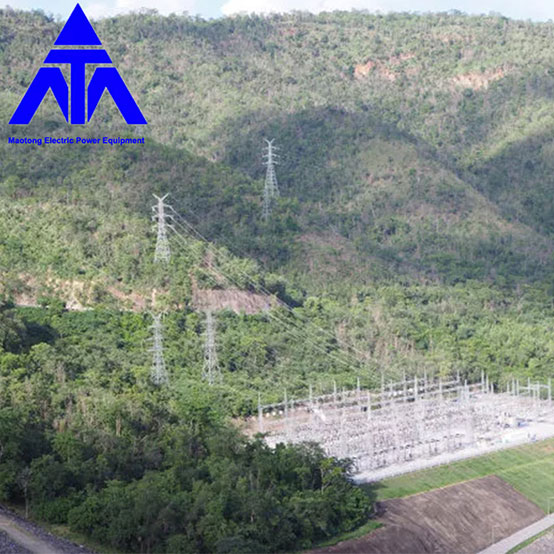

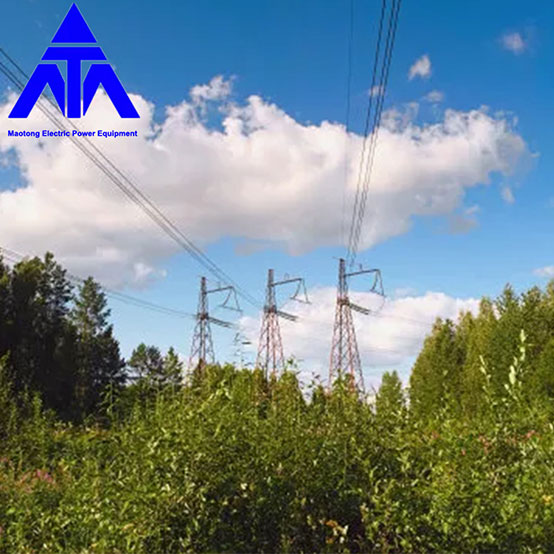

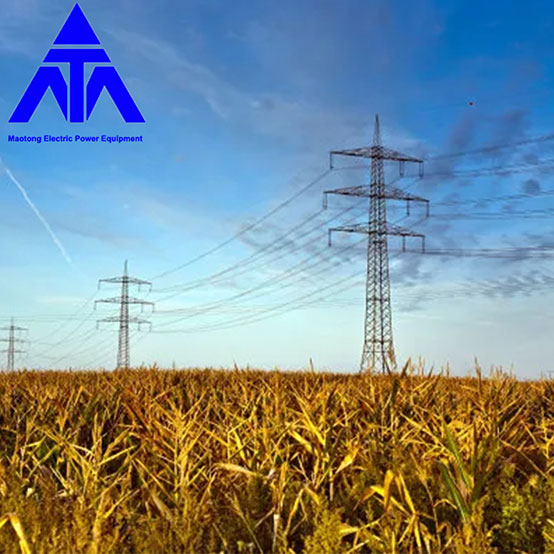

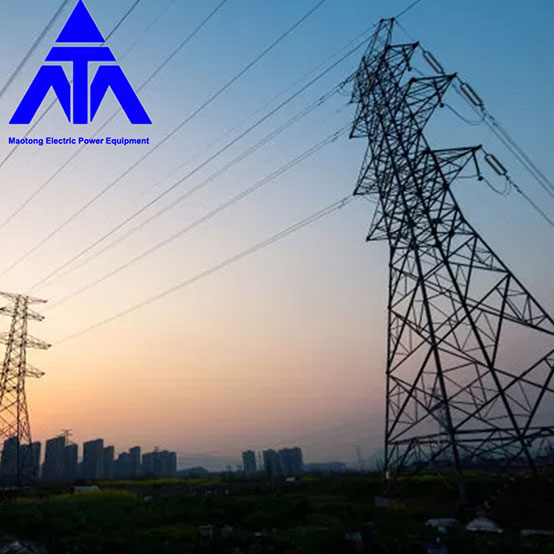

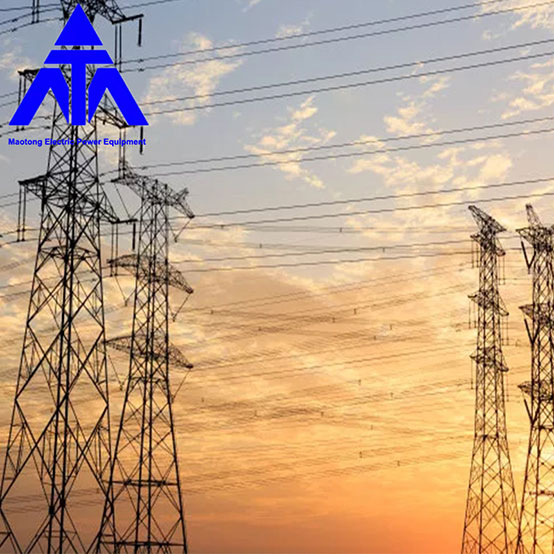

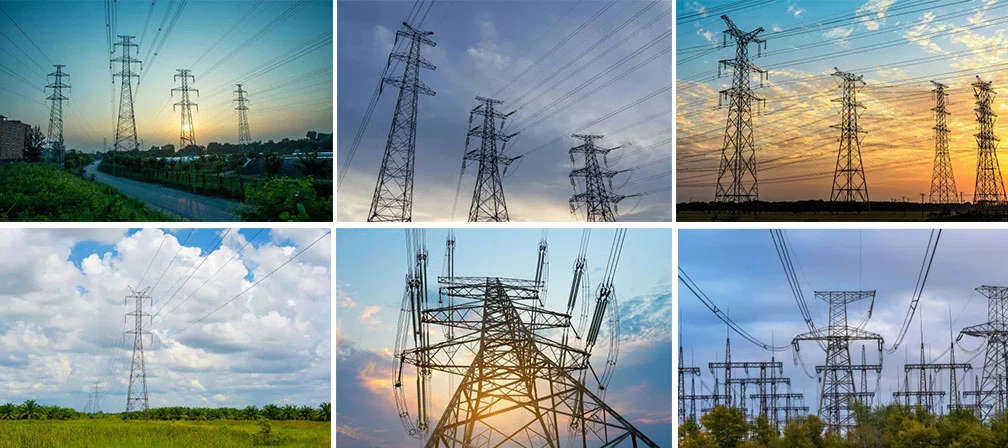

পাওয়ার লাইন টাওয়ার এঙ্গেল স্টিল টিউবুলার ল্যাটিস টাওয়ার

উচ্চ মানের পাওয়ার লাইন টাওয়ার কোণ ইস্পাত টিউবুলার জালি টাওয়ার চীন নির্মাতারা মাও টং দ্বারা অফার করা হয়। কিংদাও মাওটং

বুদ্ধিমান সাবস্টেশন

পাওয়ার টাওয়ার, যা ট্রান্সমিশন লাইন টাওয়ার নামেও পরিচিত, তার আকৃতি অনুসারে সাধারণত ভাগ করা হয়: কাচের ধরন, বিড়ালের মাথার ধরন, টাইপ, শুকনো প্রকার এবং বালতি টাইপ ফাইভ, পয়েন্টের ব্যবহার অনুসারে: টেনশনিং টাওয়ার, রৈখিক টাওয়ার, কর্নার টাওয়ার, ট্রান্সপোজিশন টাওয়ার (ওয়্যার ফেজ পজিশন টাওয়ার পরিবর্তন করুন), টার্মিনাল টাওয়ার এবং স্প্যান টাওয়ার, ইত্যাদি, তাদের কাঠামোগত বৈশিষ্ট্য হল যে সমস্ত ধরণের টাওয়ার স্পেস ট্রাস স্ট্রাকচার, রড প্রধানত একক সমকোণ ইস্পাত দিয়ে গঠিত বা সংমিশ্রণ কোণ ইস্পাত, উপাদানটি সাধারণত Q235 (A3F) এবং Q345 (16Mn), এবং রডগুলির মধ্যে সংযোগটি মোটা বোল্ট দিয়ে তৈরি। বোল্ট শিয়ার সংযোগের মাধ্যমে, পুরো টাওয়ারটি অ্যাঙ্গেল স্টিলের সমন্বয়ে গঠিত, স্টিলের প্লেট এবং বোল্টগুলিকে সংযুক্ত করে, পৃথক অংশ যেমন টাওয়ারের পায়ে বেশ কয়েকটি স্টিলের প্লেট দ্বারা একটি উপাদানে ঢালাই করা হয়, তাই গরম ডিপ গ্যালভানাইজিং, পরিবহন এবং নির্মাণ খাড়া করা অত্যন্ত সুবিধাজনক। 60 মিটারের নিচে উচ্চতার টাওয়ারের জন্য, নির্মাণ কর্মীদের টাওয়ারে আরোহণের সুবিধার্থে টাওয়ারের প্রধান উপকরণগুলির একটিতে পায়ের পেরেক স্থাপন করা হয়।

টাওয়ার গঠন:

পুরো টাওয়ারটি মূলত তিনটি অংশ নিয়ে গঠিত: টাওয়ারের মাথা, টাওয়ারের বডি এবং টাওয়ারের পা। এটি একটি তারের হলে, টাওয়ার তারের অংশ বৃদ্ধি করে। টাওয়ার হেড থেকে টাওয়ারের ক্রস সেকশনে টাওয়ার হেডের উপরের অংশের মধ্যে নাটকীয়ভাবে (ভাঙা রেখা) পরিবর্তন হয়, যদি বিভাগে দ্রুত পরিবর্তন না হয়, তাহলে টাওয়ার হেডের উপরে নিচের স্ট্রিংটির নিম্ন ক্রস আর্ম। টাওয়ারের পায়ের ভিত্তির উপরে তোরণের অংশটিকে তোরণ বলা হয়। তোরণ এবং তোরণের মধ্যবর্তী অংশটিকে তোরণ বলা হয়।

প্রযুক্তিগত পরামিতি:

1, ভোল্টেজ: 10kv-220kv (কাস্টমাইজড ভোল্টেজ)
2. মডেল: রৈখিক টাওয়ার, কোণার টাওয়ার, টার্মিনাল টাওয়ার, শাখা টাওয়ার; একক এবং ডবল লুপ; এটি তারের বন্ধনী, অ্যারেস্টার বন্ধনী এবং অন্তরক বোর্ড বন্ধনী দিয়ে সংযুক্ত করা যেতে পারে।
3, মৌলিক বায়ুচাপ: w0= 0.35-0.95KN/m2
4, ভূমিকম্পের দুর্গের তীব্রতা: 8 ডিগ্রী এবং 8 ডিগ্রীর কম এলাকা
5, ভিত্তি বহন ক্ষমতা: 100 এবং 200 KN/m2 উপরে
6, বরফের বেধ: â¤10 মিমি
7, লম্বতা: â¤1/1000
8. চিকিত্সা: গরম ডিপ galvanizing
9. বাস্তবায়ন মান: জাতীয় মান
