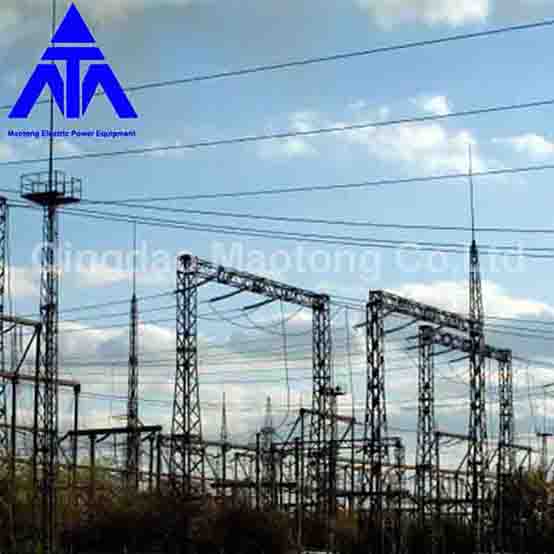

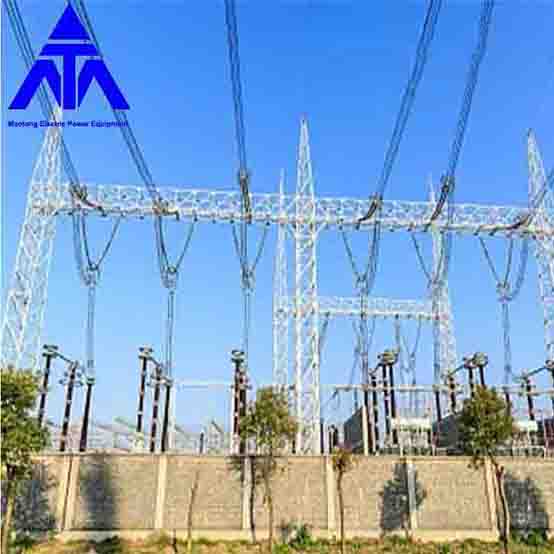

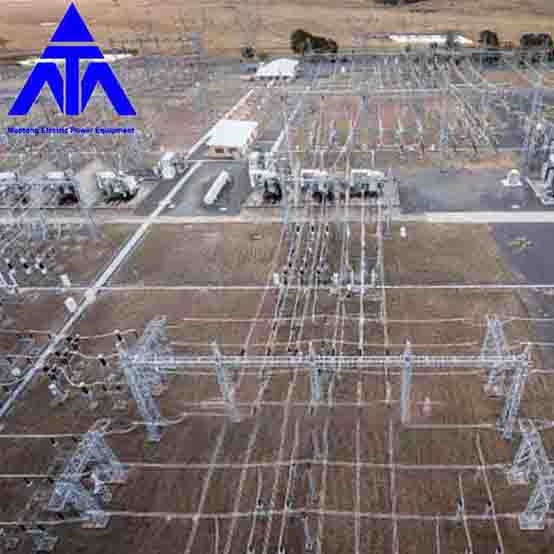

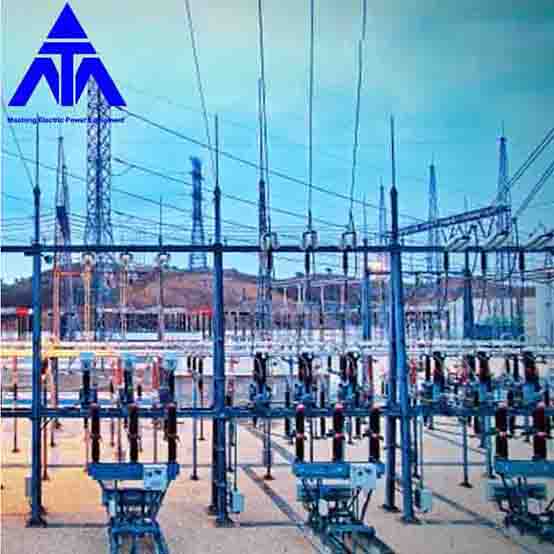

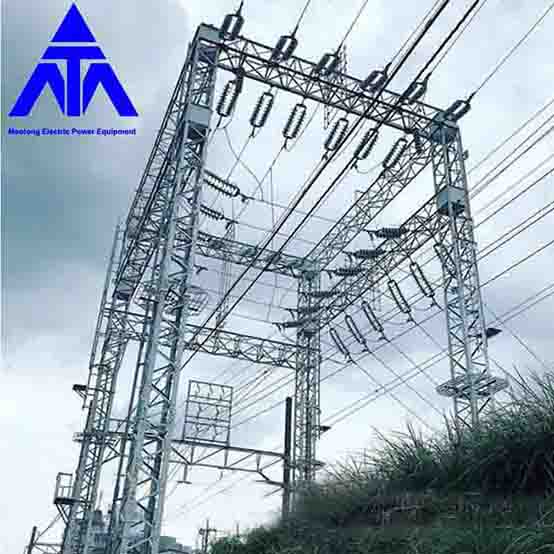

বৈদ্যুতিক সাবস্টেশনের জন্য গ্যালভানাইজড 400KV ইস্পাত কাঠামো

মাও টং হল একটি নেতৃস্থানীয় চীন গ্যালভানাইজড 400KV ইস্পাত কাঠামো বৈদ্যুতিক সাবস্টেশন প্রস্তুতকারক, সরবরাহকারী এবং রপ্তানিকারকদের জন্য। কিংদাও মাওটং

সাবস্টেশন আর্কিটেকচার হল সাবস্টেশন

সাবস্টেশন এবং অন্যান্য বহিরঙ্গন তার, সাধারণ নামের প্রধান সমর্থন কাঠামোর সরঞ্জাম। এটি ভোল্টেজ স্তর, স্কেল, সরঞ্জাম বিন্যাস, নির্মাণ এবং অপারেশন অবস্থা এবং স্থানীয় জলবায়ু অবস্থা অনুযায়ী নির্ধারিত হয়। বিদ্যুতের প্রকৃতি অনুসারে, বিভিন্ন ভোল্টেজের স্তরের জন্য তারের মধ্যে একটি নির্দিষ্ট দূরত্ব প্রয়োজন, তারের মাটিতে এবং তারের কাঠামোর মধ্যে। অতএব, সাবস্টেশন কাঠামোটি উচ্চ কলাম এবং ছোট বিভাগ দ্বারা চিহ্নিত করা হয়, যা বড় নমনীয়তার কাঠামোর অন্তর্গত। প্রযুক্তিগত বিন্যাসের প্রকারের শ্রেণীবিভাগের ক্ষেত্রে, মাঝারি বিন্যাস, অর্ধ উচ্চতার বিন্যাস এবং উচ্চ বিন্যাস রয়েছে। সেমি-হাই লেআউট এবং হাই লেআউট প্রধানত উচ্চ ভোল্টেজ লেভেল সহ সাবস্টেশনে ব্যবহৃত হয়।

বর্তমানে, বিদ্যুতায়িত রেলওয়ে ট্র্যাকশন সাবস্টেশনগুলি মাঝারি আকারের লেআউট। এর উদ্দেশ্য শ্রেণীবিভাগের পরিপ্রেক্ষিতে, কাঠামোটি তারের ফ্রেম, বাস ফ্রেম, কেন্দ্রীয় দরজার ফ্রেম, কোণার ফ্রেম, ট্রান্সফরমার সংমিশ্রণ ফ্রেম, একক রড সরঞ্জাম বন্ধনী ইত্যাদিতে বিভক্ত। আর্কিটেকচারের মধ্যে হল AH টাইপ ইন/আউট আর্কিটেকচার, এপি টাইপ উইথ লাইটনিং রড সাপোর্ট ইন/আউট আর্কিটেকচার, এপি টাইপ আর্কিটেকচার, এ? টাইপ আর্কিটেকচার, পি-টাইপ আর্কিটেকচার, কোণার আর্কিটেকচার, বড় আকৃতির আর্কিটেকচার, আর্কিটেকচারের ভিতরে এবং বাইরে টান লাইন সহ। স্থাপত্যের উপর চাপের পরিপ্রেক্ষিতে, তিন ধরনের স্থাপত্য রয়েছে: মধ্যবর্তী আর্কিটেকচার, টার্মিনাল আর্কিটেকচার এবং ড্র-ওয়্যার আর্কিটেকচার।

স্থাপত্যের বিন্যাস ফর্ম এবং আকৃতি সাবস্টেশনের ভোল্টেজ স্তর, তার এবং সরঞ্জাম বিন্যাস দ্বারা নির্ধারিত হয়। স্থাপত্যে ব্যবহৃত উপাদানটি স্থাপত্য নিজেই দ্বারা বহন করা লোডের সাথে সম্পর্কিত। সাবস্টেশনের ভোল্টেজ লেভেল বেশি, আর্কিটেকচার নিজেই বহন করে লোড বড়, এবং ভোল্টেজ লেভেল কম, এবং আর্কিটেকচারের দ্বারা বহন করা লোড ছোট। বিভিন্ন উপকরণের আর্কিটেকচারে এর সংশ্লিষ্ট সুবিধা এবং অসুবিধা এবং প্রয়োগের সুযোগ রয়েছে।

সাবস্টেশনের জন্য বাজ সুরক্ষা সরঞ্জাম

সাবস্টেশনটি বাজ সুরক্ষা সরঞ্জাম, প্রধানত বাজ রড এবং অ্যারেস্টার দিয়ে সজ্জিত। বজ্রপাতের রডগুলি এমনভাবে তৈরি করা হয়েছে যাতে সাবস্টেশনটিকে সরাসরি বজ্রপাত থেকে রোধ করা যায় যা বজ্রপাতকে নিজের মধ্যে নিঃসরণ করবে এবং বজ্রপাতকে মাটিতে নিয়ে আসবে। সাবস্টেশনের কাছাকাছি লাইনে বজ্রপাত পড়লে বজ্র তরঙ্গ তার বরাবর সাবস্টেশনে প্রবেশ করবে এবং ওভারভোল্টেজ তৈরি করবে। উপরন্তু, সার্কিট ব্রেকার অপারেশন ওভারভোল্টেজ হতে পারে। অ্যারেস্টারের কাজ হল ওভারভোল্টেজ একটি নির্দিষ্ট সীমা ছাড়িয়ে গেলে ভোল্টেজ কমাতে স্বয়ংক্রিয়ভাবে মাটিতে স্রাব করা। স্রাবের পরে, সিস্টেমের স্বাভাবিক ক্রিয়াকলাপ নিশ্চিত করতে সরঞ্জামগুলি স্বয়ংক্রিয়ভাবে চাপটি নিভিয়ে দেয়। বর্তমানে সবচেয়ে বেশি ব্যবহৃত হয় জিংক অক্সাইড অ্যারেস্টার।
