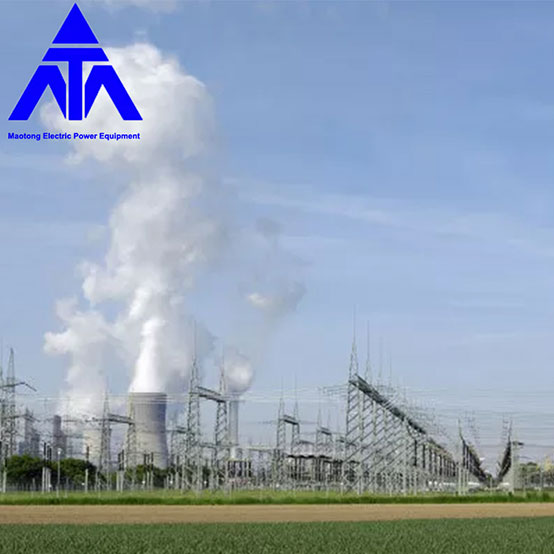

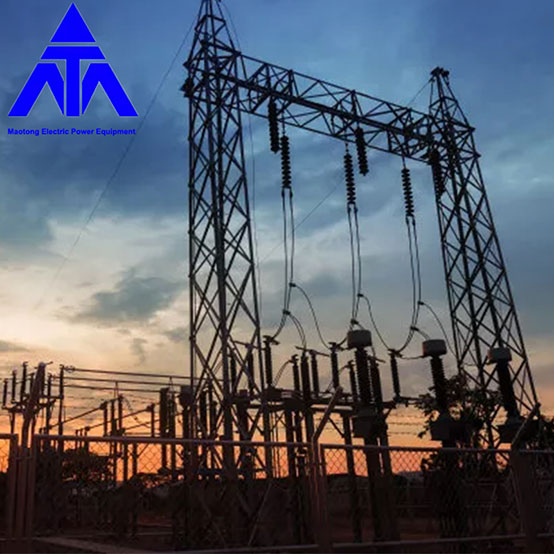

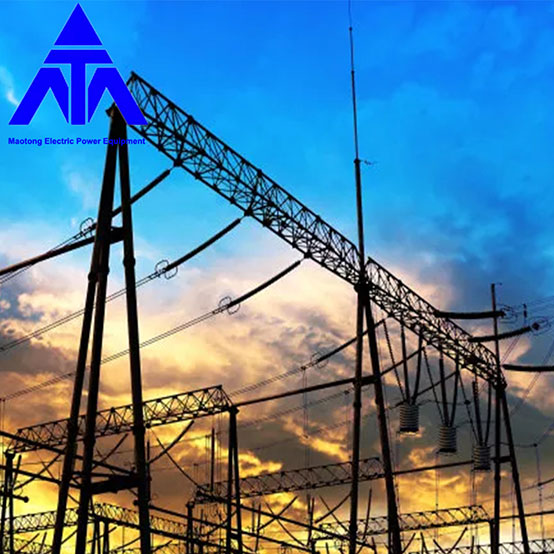

ট্রান্সফরমার ইলেকট্রিক ট্রান্সমিশন সাবস্টেশন স্ট্রাকচার 220kv

উচ্চ মানের ট্রান্সফরমার ইলেকট্রিক ট্রান্সমিশন সাবস্টেশন স্ট্রাকচার 220kv চীন নির্মাতারা মাও টং দ্বারা অফার করা হয়। ট্রান্সফরমার ইলেকট্রিক ট্রান্সমিশন সাবস্টেশন স্ট্রাকচার 220kv কিনুন যা সরাসরি কম দামে উচ্চ মানের। Maotong® পেশাদার ট্রান্সমিশন বৈদ্যুতিক সাবস্টেশন ,সাবস্টেশনগুলির শ্রেণীবিভাগ এবং বৈশিষ্ট্যগুলি সংক্ষেপে বর্ণনা করা হয়েছে৷ পাওয়ার গ্রিডের ক্ষেত্রে, আপনি সাবস্টেশন ছাড়া করতে পারবেন না৷ একটি সাবস্টেশন হল ভোল্টেজ পরিবর্তন, শক্তি বিনিময় এবং বৈদ্যুতিক শক্তি সংগ্রহ ও বিতরণের জন্য একটি পাওয়ার নেটওয়ার্কে লাইনের সংযোগস্থলে একটি সুবিধা।

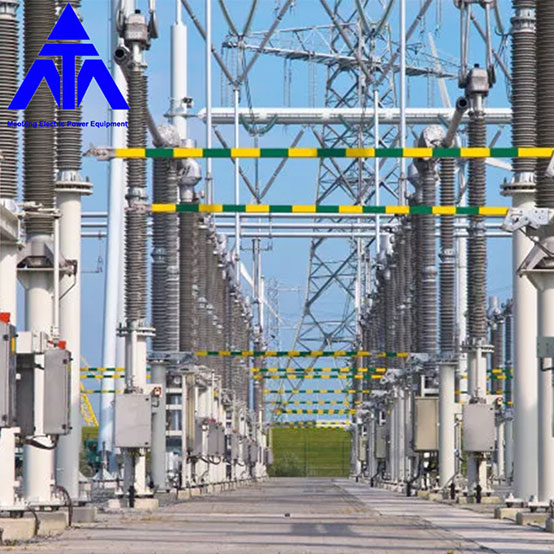

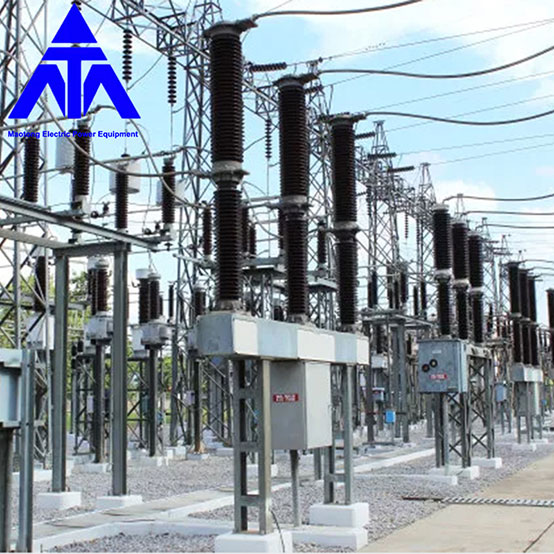

সাবস্টেশনের লেআউট অনুযায়ী ভাগ করা হলে, সাবস্টেশনকে সাধারণত আউটডোর সাবস্টেশন, ইনডোর সাবস্টেশন এবং আন্ডারগ্রাউন্ড সাবস্টেশনে ভাগ করা যায়। প্রধান ট্রান্সফরমার এবং প্রধান উচ্চ-ভোল্টেজ বৈদ্যুতিক সরঞ্জামের বিন্যাস অনুসারে ইনডোর সাবস্টেশনগুলিকে অল-ইনডোর সাবস্টেশন এবং অর্ধ-ইনডোর সাবস্টেশনে ভাগ করা হয়েছে। আউটডোর সাবস্টেশন, প্রধান ট্রান্সফরমার এবং প্রধান উচ্চ-ভোল্টেজ বৈদ্যুতিক সরঞ্জামগুলি বাইরে সাজানো হয়েছে।

এই ব্যবস্থাটি একটি বৃহৎ এলাকা দখল করে, এবং বৈদ্যুতিক ডিভাইস এবং বিল্ডিংগুলি বিভিন্ন ধরণের দূরত্বের প্রয়োজনীয়তাগুলি সম্পূর্ণরূপে পূরণ করতে পারে, যেমন বৈদ্যুতিক নিরাপত্তা দূরত্ব, অগ্নি দূরত্ব, ইত্যাদি, যা অপারেশন, রক্ষণাবেক্ষণ এবং ওভারহলের জন্য সুবিধাজনক। এটি শহরতলির বা গ্রামীণ এলাকায় নির্মাণের জন্য উপযুক্ত।

পুরো ইনডোর সাবস্টেশন, প্রধান ট্রান্সফরমার এবং সমস্ত উচ্চ এবং নিম্ন ভোল্টেজ বৈদ্যুতিক সরঞ্জামগুলি ইনডোরে সাজানো রয়েছে। এই ধরনের সাবস্টেশন মোট মেঝে এলাকা হ্রাস করে, কিন্তু বিল্ডিংয়ের অভ্যন্তরীণ লেআউটের জন্য উচ্চতর প্রয়োজনীয়তা রয়েছে। এটিতে কমপ্যাক্ট, বড় উচ্চতার পার্থক্য এবং বিভিন্ন তলা উচ্চতার বৈশিষ্ট্য রয়েছে, যা আশেপাশের ল্যান্ডস্কেপের চাহিদা মেটানো সহজ। শহুরে ঘনবসতিপূর্ণ এলাকার জন্য উপযুক্ত, বা উপকূলীয় এলাকায় অবস্থিত, লবণ হ্রদ, রাসায়নিক উদ্ভিদ এবং উচ্চ মাত্রার বায়ু দূষণ সহ অন্যান্য এলাকায়।

অর্ধেক ইনডোর সাবস্টেশন, প্রধান ট্রান্সফরমার বা আউটডোরে প্রধান উচ্চ ভোল্টেজ বৈদ্যুতিক সরঞ্জাম লেআউট, ইনডোর স্টেশনগুলি এলাকা বাঁচানোর উপায়ে একত্রিত করা হয়েছিল, চারপাশের সাথে সুন্দর সামঞ্জস্য, সরঞ্জাম পরিচালনার অবস্থা এবং আউটডোর টাইপ ট্রান্সফরমার সাবস্টেশন, অর্থনীতিতে তুলনামূলকভাবে কম খরচের সুবিধাগুলি তুলনামূলকভাবে বিকশিত ছোট শহরগুলির পাশাপাশি অর্থনৈতিক অঞ্চলের সম্পূর্ণ সমন্বয় এবং প্রযুক্তিগত পরিবেশের বিবেচনা এবং প্রযুক্তিগত সমন্বয়ের প্রয়োজন। নির্মাণ



ভূগর্ভস্থ সাবস্টেশনগুলি সম্পূর্ণরূপে ভূগর্ভস্থ সাবস্টেশন এবং আধা-আন্ডারগ্রাউন্ড সাবস্টেশনে বিভক্ত। পুরো ভূগর্ভস্থ সাবস্টেশনের মূল ভবনটি ভূগর্ভে নির্মিত এবং মূল ট্রান্সফরমার এবং অন্যান্য প্রধান বৈদ্যুতিক সরঞ্জাম ভূগর্ভস্থ ভবনে স্থাপন করা হয়েছে।

কেবলমাত্র অল্প সংখ্যক বিল্ডিং যেমন সাবস্টেশন ভেন্ট এবং সরঞ্জাম, কর্মীদের প্রবেশদ্বার এবং প্রস্থান মাটিতে তৈরি করা হয়েছে, সেইসাথে শীতল সরঞ্জাম এবং বড় প্রধান ট্রান্সফরমারের প্রধান নিয়ন্ত্রণ কক্ষ যা মাটিতে সাজানো হতে পারে। আধা-ভুগর্ভস্থ সাবস্টেশনগুলি মূলত ভূগর্ভস্থ বিল্ডিং, এবং মূল ট্রান্সফরমার বা অন্যান্য প্রধান বৈদ্যুতিক সরঞ্জামগুলি আংশিকভাবে ভূগর্ভস্থ ভবনগুলিতে ইনস্টল করা হয়। আন্ডারগ্রাউন্ড সাবস্টেশনটি ঘনবসতিপূর্ণ এবং ঘনবসতিপূর্ণ এলাকায় নির্মাণের জন্য উপযুক্ত।

পাওয়ার সিস্টেমে সাবস্টেশনের অবস্থা এবং কার্যকারিতা অনুসারে, সাবস্টেশনকে সাধারণত হাব সাবস্টেশন, আঞ্চলিক গুরুত্বপূর্ণ সাবস্টেশন এবং সাধারণ সাবস্টেশনে ভাগ করা যায়।

হাব সাবস্টেশনটি পাওয়ার সিস্টেমের পিভট পয়েন্টে অবস্থিত। উচ্চ ভোল্টেজ সাইডের ভোল্টেজ সাধারণত 500 (750) kV হয় এবং মাঝারি ও কম ভোল্টেজ সাইডের ভোল্টেজ সাধারণত 220kV (330kV) এবং 35kV হয়। হাব সাবস্টেশনের উচ্চ-ভোল্টেজ দিকটি আঞ্চলিক পাওয়ার গ্রিডের সাথে সংযুক্ত এবং বেশ কয়েকটি বড় শক্তির উত্সের সাথে সংযুক্ত এবং উচ্চ-ভোল্টেজের দিকে প্রচুর পরিমাণে পাওয়ার ট্রান্সমিশন রয়েছে।

সাবস্টেশনটি বেশ কয়েকটি বড়-ক্ষমতার পাওয়ার স্টেপ-ডাউন ট্রান্সফরমার দিয়ে সজ্জিত, যা আঞ্চলিক গ্রিড থেকে পাওয়ার ডাউনলোড করে এবং এই অঞ্চলের গুরুত্বপূর্ণ সাবস্টেশনগুলিতে বিদ্যুৎ সরবরাহ করে। এই ধরনের সাবস্টেশনের লোড সাইড প্রায়ই আঞ্চলিক পাওয়ার গ্রিডের প্রধান পাওয়ার পয়েন্ট। পুরো স্টেশনের বিদ্যুতের ব্যর্থতার পরে সিস্টেমের স্থিতিশীল ক্ষতি হবে, পাওয়ার গ্রিডের পতন, যার ফলে একটি বৃহৎ এলাকা পাওয়ার ব্যর্থতা দেখা দেবে।

আঞ্চলিক গুরুত্বপূর্ণ সাবস্টেশনগুলি আঞ্চলিক নেটওয়ার্কের পিভট পয়েন্টে অবস্থিত। হাই ভোল্টেজ সাইডের ভোল্টেজ সাধারণত 220 (330) kV হয় এবং মাঝারি ও কম ভোল্টেজ সাইডের ভোল্টেজ সাধারণত 110kV এবং 35kV বা 10kV হয়। এই ধরনের সাবস্টেশন প্রধানত আঞ্চলিক পাওয়ার গ্রিড থেকে পাওয়ার ডাউনলোড করে এবং আঞ্চলিক ডিস্ট্রিবিউশন নেটওয়ার্কে বা সরাসরি ব্যবহারকারীদের কাছে পাওয়ার সরবরাহ করে। পুরো স্টেশনের পাওয়ার ব্যর্থতার পরে, এটি আঞ্চলিক পাওয়ার গ্রিডের পতন ঘটাতে পারে এবং পুরো অঞ্চলের বিদ্যুৎ সরবরাহকে প্রভাবিত করতে পারে।

বিভিন্ন অঞ্চলে বিভিন্ন পাওয়ার গ্রিড কাঠামোর কারণে এই ধরণের সাবস্টেশনের প্রধান বৈদ্যুতিক তারের জন্য বিভিন্ন প্রয়োজনীয়তা রয়েছে। উদাহরণস্বরূপ, যখন আঞ্চলিক পাওয়ার গ্রিড কাঠামো শক্তিশালী হয় এবং N-1(বা N-2) কনফিগারেশন উপলব্ধি করা হয়, তখন সাবস্টেশনের বৈদ্যুতিক প্রধান তারের নির্ভরযোগ্যতার জন্য প্রয়োজনীয়তা তুলনামূলকভাবে হ্রাস পায়।

একটি সাধারণ সাবস্টেশন একটি জেলা নেটওয়ার্কের শেষে অবস্থিত, এটি একটি টার্মিনাল সাবস্টেশন নামেও পরিচিত। উচ্চ ভোল্টেজ সাইড ভোল্টেজ বেশিরভাগই 110kV, তবে 220kVও, এবং মধ্যম এবং নিম্ন ভোল্টেজ সাইড ভোল্টেজ সাধারণত 35kV এবং 10kV হয়। এছাড়াও উচ্চ ভোল্টেজ সাইড 110kV বা 220kV সরাসরি 35kV বা 10kV পর্যন্ত রয়েছে। স্টেপ-ডাউন পাওয়ার সাপ্লাই কাছাকাছি গ্রাহক বা ব্যবসার দ্বারা ব্যবহৃত হয়। পুরো স্টেশনের পাওয়ার ব্যর্থতার পরে, শুধুমাত্র কাছাকাছি ব্যবহারকারী এবং উদ্যোগগুলি প্রভাবিত হয় এবং প্রভাবের সুযোগ ছোট।
