পাওয়ার সিস্টেমের ভোল্টেজ লেভেলের মধ্যে রয়েছে 220/380V (0.4 kV), 3 kV, 6 kV, 10 kV, 20 kV, 35 kV, 66 kV, 110 kV, 220 kV, 330 kV এবং 500 kV। মোটর উত্পাদন প্রযুক্তির উন্নতির সাথে, ব্যাচে 10 কেভি মোটর তৈরি করা হয়েছে, তাই 3 কেভি এবং 6 কেভি মোটর কম ব্যবহার করা হয়েছে, এবং 20 কেভি এবং 66 কেভি মোটরও খুব কমই ব্যবহার করা হয়েছে। পাওয়ার সাপ্লাই সিস্টেম প্রধানত 10 কেভি এবং 35 কেভি। পাওয়ার ট্রান্সমিশন এবং ডিস্ট্রিবিউশন সিস্টেম মূলত 110 কেভির উপরে। পাওয়ার প্লান্টে দুই ধরনের জেনারেটর রয়েছে: 6 কেভি এবং 10 কেভি। এখন, 10 কেভি প্রধান জেনারেটর। ব্যবহারকারীরা সবাই 220/380V (0.4 kV) লো-ভোল্টেজ সিস্টেম।

আরবান পাওয়ার নেটওয়ার্ক রেগুলেশনের ডিজাইন রুলস অনুযায়ী, ট্রান্সমিশন নেটওয়ার্ক হল 500 কেভি, 330 কেভি, 220 কেভি এবং 110 কেভি, হাই ভোল্টেজ ডিস্ট্রিবিউশন নেটওয়ার্ক হল 110 কেভি এবং 66 কেভি, মাঝারি ভোল্টেজ ডিস্ট্রিবিউশন নেটওয়ার্ক হল 20 কেভি, 6 কেভি এবং কম ভোল্টেজ ডিস্ট্রিবিউশন নেটওয়ার্ক হল 66 কেভি। 0.4 kV (220 V/380 V)।

বিদ্যুৎ কেন্দ্রটি 6 কেভি বা 10 কেভি শক্তি পাঠায়। নিজস্ব ব্যবহার (অক্সিলারী পাওয়ার) ছাড়াও পাওয়ার প্ল্যান্টটি পাওয়ার প্ল্যান্টের কাছাকাছি ব্যবহারকারীদের কাছে 10 কেভি ভোল্টেজও পাঠাতে পারে। 10 kV-এর পাওয়ার সাপ্লাই সীমা হল 10 Km, 35 kV হল 20~50 Km, 66 kV হল 30~100 Km, 110 kV হল 50~150 Km, 220 kV হল 100~300 Km, 330 kV হল 200~50 kV~50,50 kV কিমি

পাওয়ার সিস্টেমের বিভিন্ন ভোল্টেজ লেভেল পাওয়ার ট্রান্সফরমারের মাধ্যমে রূপান্তরিত হয়। ভোল্টেজ স্টেপ-আপ ট্রান্সফরমারে বৃদ্ধি পায় (সাবস্টেশনগুলি স্টেপ-আপ স্টেশন) এবং স্টেপ-ডাউন ট্রান্সফরমারে (সাবস্টেশনগুলি হল স্টেপ-ডাউন স্টেশন)। দুটি কয়েল (উইন্ডিং) সহ একটি দ্বি-কুণ্ডলী ট্রান্সফরমার নির্বাচন করা হয় যখন একটি ভোল্টেজ অন্য ভোল্টেজে পরিবর্তন করা হয়, এবং তিনটি কয়েল (উইন্ডিং) সহ একটি তিন-কয়েল ট্রান্সফরমার নির্বাচন করা হয় যখন অন্য ভোল্টেজ দুটি ভোল্টেজে পরিবর্তন করা হয়।

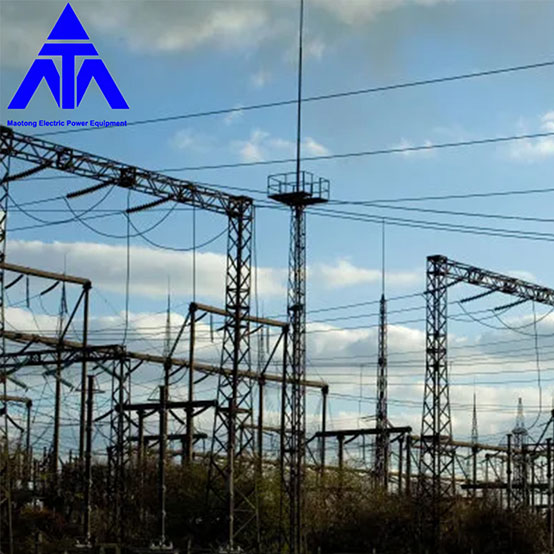

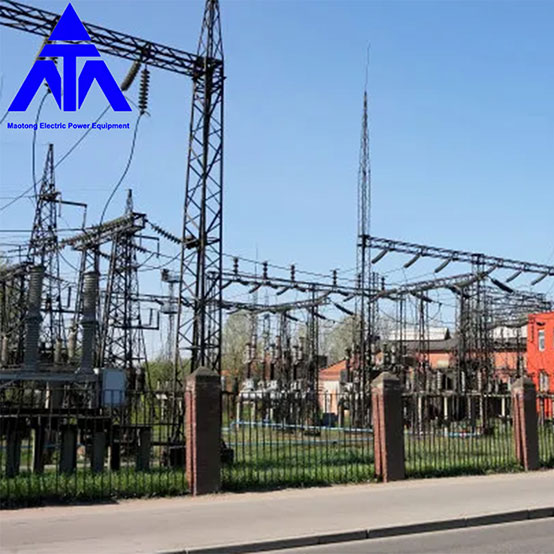

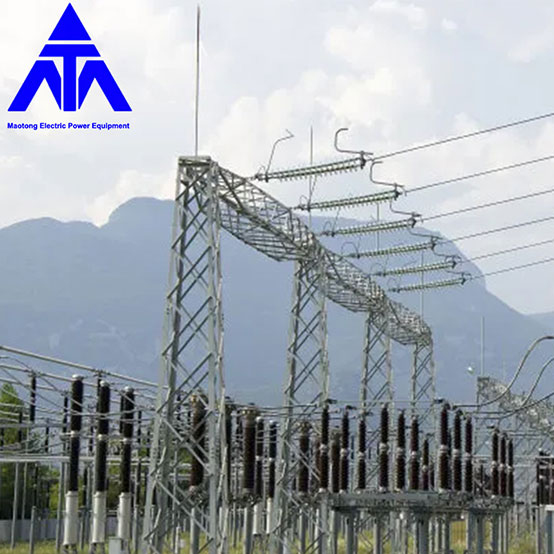

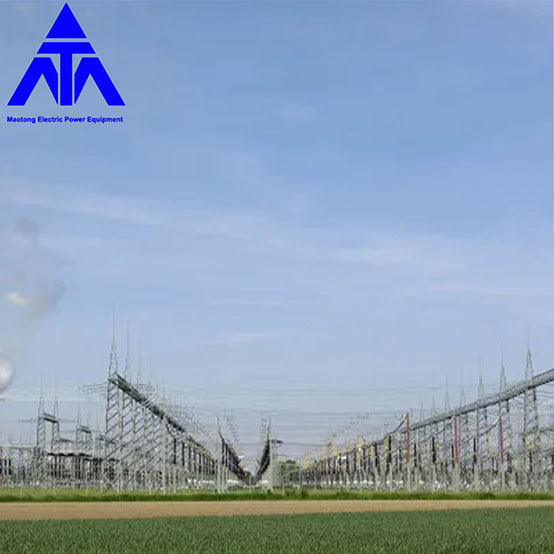

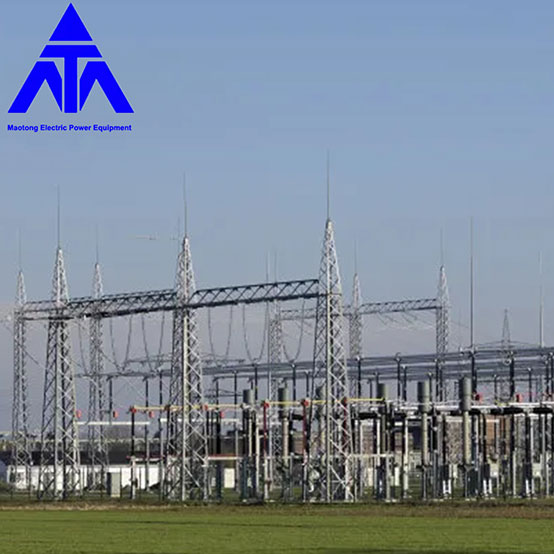

ভোল্টেজ বৃদ্ধি এবং হ্রাস করার পাশাপাশি, সাবস্টেশনটিকে তার আকার অনুসারে হাব স্টেশন, আঞ্চলিক স্টেশন এবং টার্মিনাল স্টেশনে ভাগ করা হয়েছে। হাব স্টেশনের ভোল্টেজের মাত্রা সাধারণত তিনটি (তিনটি কয়েল ট্রান্সফরমার), 550kV/220kV/110kV। আঞ্চলিক স্টেশনগুলিতে সাধারণত তিনটি ভোল্টেজ স্তর থাকে (তিন-কয়েল ট্রান্সফরমার), 220 kV/110 kV/35 kV বা 110 kV/35 kV/10 kV। টার্মিনাল স্টেশনগুলি সাধারণত ব্যবহারকারীদের সাথে সরাসরি সংযুক্ত থাকে এবং তাদের বেশিরভাগেরই 110kV/10kV বা 35kV/10kV এর দুটি ভোল্টেজ লেভেল (ট্রান্সফরমারের দুটি কয়েল) থাকে। ব্যবহারকারীর নিজস্ব সাবস্টেশনে সাধারণত মাত্র দুটি ভোল্টেজ লেভেল থাকে (ডাবল কয়েল ট্রান্সফরমার): 110 kV/10kV, 35 kV/0.4kV, এবং 10kV/0.4kV, যার মধ্যে 10kV/0.4kV সবচেয়ে বেশি।
