কিংদাও মাওটং ® পাওয়ার টাওয়ার কোং, লিমিটেড. ইস্পাত উত্পাদন এবং ইনস্টলেশনের জন্য নিবেদিত একটি কারখানাটাওয়ারমাস্ট এবং বিভিন্ন ইস্পাত কাঠামো যেমন ইলেকট্রিক্যাল স্টিল ট্যানজেন্ট সাসপেনশন ইলেকট্রিক লাইন টাওয়ার, চিমনি টাওয়ার, লাইটনিং প্রটেকশন টাওয়ার, অ্যানিমোমিটার টাওয়ার, ট্রেনিং টাওয়ার, ছাদ প্রসেস টাওয়ার, সিঙ্গেল টিউব টাওয়ার, বায়োনিক ট্রি, ইন্টিগ্রেটেড বেস স্টেশন, কমিউনিকেশন টাওয়ার, মনিটরিং টাওয়ার, পাওয়ার টাওয়ার, টিভি টাওয়ার, মনোপল সিঙ্গেল টিউবুলার ইলেকট্রিক পোল টাওয়ার ইত্যাদি।

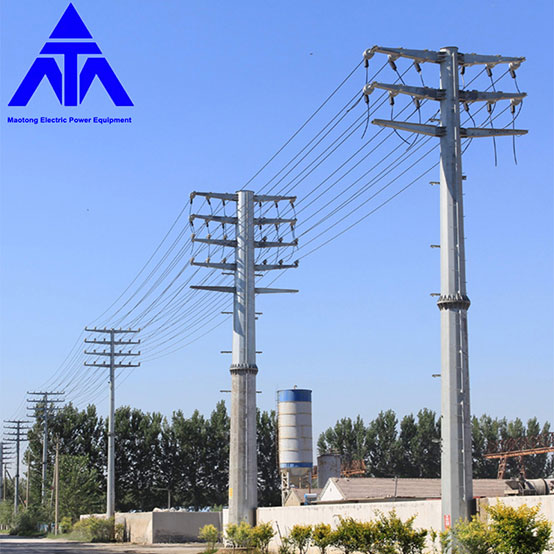

বেশিরভাগ ইস্পাত পাইপের খুঁটি শহর এবং শহরতলির রাস্তায় ব্যবহৃত হয়। অতএব, ভূখণ্ডটি সাধারণত সমতল বা তুলনামূলকভাবে মৃদু উচ্ছ্বাস সহ ভূখণ্ডে। 0.8 এর মান পরিস্থিতির উপর নির্ভর করে স্প্যান পরিকল্পনাটি আরও ভালভাবে পূরণ করতে পারে।

বিঃদ্রঃ

1: আপনি যখন স্প্যানটি গণনা করার পরিকল্পনা করছেন, তখন আপনার এটি একটি টেনশন স্টিল পাইপ পোল নাকি সাসপেনশন স্টিল পাইপ পোল তা সম্পূর্ণভাবে বিবেচনা করা উচিত।
2: যদি এটি টেনশন স্টিল পাইপ রড ইনসুলেটর স্ট্রিং এর দৈর্ঘ্য হয়, আনা ডেটা 0 হতে হবে। λ=  0

3: সতর্কতা অবলম্বন করুন γ এটি হল আবহাওয়া সংক্রান্ত অবস্থা যা সর্বাধিক স্তব্ধতার সাথে সম্পর্কিত। এটি অগত্যা মৃত ওজন নির্দিষ্ট লোড নয়, তবে মৃত ওজন এবং বরফের ওজন নির্দিষ্ট লোডও।

অনুভূমিক স্প্যান

অনুভূমিক স্প্যান (যাকে উইন্ড স্প্যানও বলা হয়) টাওয়ারের বাতাসের ভার গণনা করতে ব্যবহৃত হয়, যা সাধারণত 1.1~1.4Ls এবং স্টিলের পাইপের খুঁটির জন্য 1.1।
আমরা সকলেই জানি যে টাওয়ারের বলকে ত্রিমাত্রিক স্থানাঙ্ক ব্যবস্থার মাধ্যমে বিশ্লেষণ করা যেতে পারে, যেখানে রেখা বরাবর দিককে অনুদৈর্ঘ্য (Y দিক) বলা হয়, রেখার লম্ব দিককে বলা হয় অনুপ্রস্থ (X দিক) এবং অবশেষে প্লাম্ব দিককে বলা হয় জেড দিক। অনুভূমিক লোড হল X দিকে টাওয়ারের বল অবস্থা।

ডিজাইনের সময় আমাদের সাধারণত টাওয়ারের অনুমোদিত অনুভূমিক স্প্যানটি পরীক্ষা করতে হবে।

এখন একটি উদ্ধৃতি পান

উল্লম্ব স্প্যান

উল্লম্ব স্প্যান (উল্লম্ব স্প্যানও বলা হয়) টাওয়ারের উল্লম্ব লোড গণনা করতে ব্যবহৃত হয়, যা সাধারণত 1.2~2.0Lh এবং স্টিলের পাইপের খুঁটির জন্য 1.2 ​​হয়;
প্রকৃতপক্ষে, ইঞ্জিনিয়ারিং অনুশীলনে, এটিও নেওয়া হয় যে অনুভূমিক স্প্যানটি উল্লম্ব স্প্যান হিসাবে 50~150 মিটার বৃদ্ধি করা হয়, তবে এই পরিস্থিতি বিরল, এবং এটি সাধারণত নির্দিষ্ট পরিস্থিতি অনুসারে বিশ্লেষণ করা হয়।

আমরা এইভাবে উল্লম্ব স্প্যান বুঝতে পারি: ওজন উপযুক্ত হলে একজন ব্যক্তি সহজেই একটি কাঁধের খুঁটি বহন করতে পারে। যদি ওজন এই ব্যক্তির সীমা অতিক্রম করে, এটি চূর্ণ করা হবে।

নিরাপত্তা ফ্যাক্টর

স্প্যান সম্পর্কে কথা বলার পরে, পরবর্তী জিনিসটি বলতে হবে নিরাপত্তা ফ্যাক্টর: নিরাপত্তা ফ্যাক্টর টাওয়ারের উপর বল নির্ধারণ এবং স্যাগ সনাক্ত করার জন্য একটি গুরুত্বপূর্ণ ভিত্তি।
এটি মূলত পজিশনিং পরিস্থিতি অনুযায়ী বৈদ্যুতিক বিশেষত্ব দ্বারা নির্ধারিত হয়। গণনা সহজ করার জন্য, কোণ লোহার টাওয়ার বা ইস্পাত পাইপ টাওয়ার কন্ডাকটরের নিরাপত্তা ফ্যাক্টর সাধারণত 2.5 হয়; ইস্পাত পাইপ পোলের নিরাপত্তা ফ্যাক্টর 4 এর কম হওয়া উচিত নয়; স্টেট গ্রিড কর্পোরেশন অফ চায়নার 110kV ইউনিভার্সাল ডিজাইনের স্টিল পাইপ পোলের গ্রাউন্ড ওয়্যার সেফটি ফ্যাক্টর হল 7.0~8.0।
আমি স্থানান্তর প্রকল্পে 2.5 এর মান গ্রহণ করেছি, কিন্তু আমি এমন পরিস্থিতির সম্মুখীন হব যে বিচ্ছিন্ন স্প্যানটি স্ট্রিং প্রক্রিয়া চলাকালীন স্ট্রিং স্যাগের প্রয়োজনীয়তা পূরণ করতে পারে না, এমনকি ক্রস আর্মটিও বিকৃত হয়ে গেছে।
আমিও অনেক বিশ্লেষণ ও গবেষণা করেছি। বিশ্লেষণ অনুসারে, প্রধান কারণগুলি হল:

ইস্পাত পাইপের মেরুটির ক্রস আর্মটি একটি ক্যান্টিলিভার কাঠামো এবং ক্রস আর্ম এবং পোল বডির মধ্যে যোগাযোগের ক্ষেত্রটি তুলনামূলকভাবে ছোট। যদিও তাত্ত্বিক শক্তি প্রয়োজনীয়তা পূরণ করে, ক্রস বাহুর অনমনীয়তা প্রয়োজনীয়তা পূরণ করতে পারে না; ক্রস বাহুর অনমনীয়তার স্পেসিফিকেশনগুলি স্পষ্ট প্রয়োজনীয়তা দেয়নি, যা এই সত্যের উপর ভিত্তি করে যে চাক্ষুষ এবং সংবেদনশীল দিকগুলিতে কোনও বিকৃতি ঘটে না।
