220kV পাওয়ার ট্রান্সমিশন পাইপ টাওয়ার

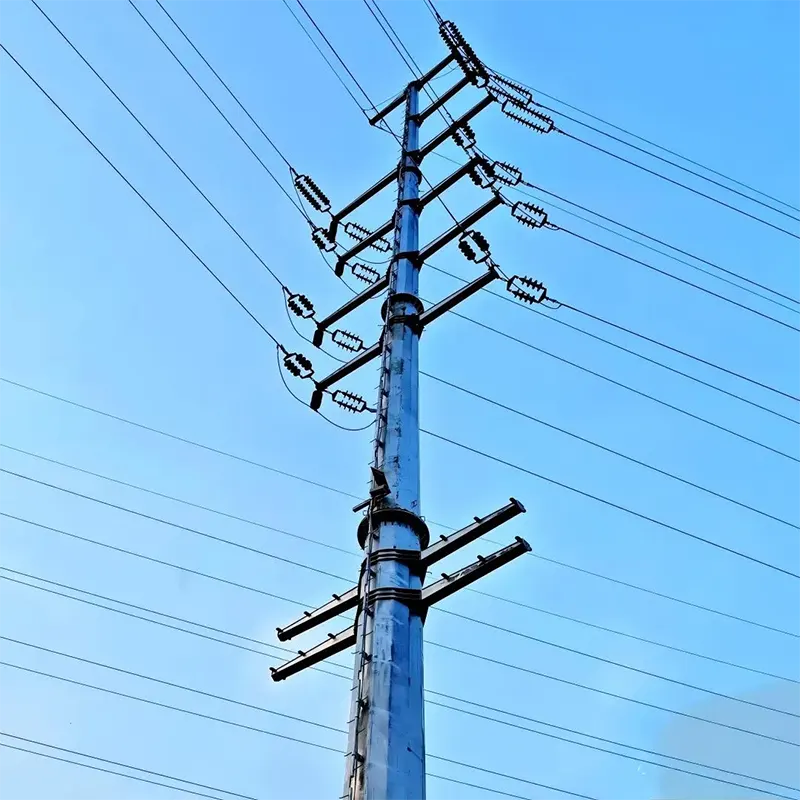

220kV পাওয়ার ট্রান্সমিশন পাইপ টাওয়ার এঙ্গেল স্টিলের মেম্বারদের খোলা জালিটিকে একটি ফাঁপা, টেপারড বহুভুজ ইস্পাত শ্যাফ্ট দিয়ে প্রতিস্থাপন করে — সাধারণত 12-পার্শ্বযুক্ত বা 16-পার্শ্বযুক্ত, একটি শঙ্কুতে স্টিল প্লেট বাঁকিয়ে এবং অনুদৈর্ঘ্য সীম ঢালাইয়ের মাধ্যমে গঠিত হয়। ফলাফলটি এমন একটি কাঠামো যা নাটকীয়ভাবে পাতলা এবং একই ক্ষমতার একটি জালি টাওয়ারের চেয়ে দৃশ্যত হালকা।

কেন যে ব্যাপার? কারণ যে কোনো সঞ্চালন লাইনের সবচেয়ে ব্যয়বহুল উপাদান হলো জমি। 220kV পাওয়ার ট্রান্সমিশন পাইপ টাওয়ারের জন্য 6-9 মিটার বর্গাকার বেস প্রয়োজন; একই ভোল্টেজের একটি পাইপ টাওয়ারের জন্য খাদের চেয়ে সবেমাত্র বড় ফাউন্ডেশন প্রয়োজন। যেখানে ডান-অফ-ওয়ে সংকীর্ণ, জমি ব্যয়বহুল, বা সম্প্রদায়গুলি তাদের দৃষ্টিতে "বিদ্যুতের পাইলন" নিয়ে আপত্তি করে — পাইপ টাওয়ার হল এমন নকশা যা প্রকল্পগুলিকে চলমান রাখে।

ট্রান্সমিশন পাইপ টাওয়ারের গঠন ও উপকরণ

শ্যাফ্টটি হট-রোল্ড স্টিল প্লেট (Q345/Q355) থেকে তৈরি করা হয়েছে একটি টেপারড বহুভুজে বাঁকানো হয়েছে এবং সীম বরাবর ডুবন্ত আর্ক ওয়েল্ডিং দিয়ে ঢালাই করা হয়েছে। বিভাগগুলি স্লিপ-জয়েন্ট হাতা বা ফ্ল্যাঞ্জ সংযোগের সাথে যুক্ত করা হয় এবং শীর্ষে শ্যাফ্টের উপর ক্রস-আর্ম বোল্ট।

শ্যাফ্ট প্লেট: Q345 / Q355, উচ্চতা এবং লোডের উপর নির্ভর করে 6-30 মিমি পুরুত্ব

বিভাগ সংযোগ: অভ্যন্তরীণ স্লিপ-জয়েন্ট (হাতা) বা বোল্ট করা ফ্ল্যাঞ্জ রিং

ক্রস-আর্মস: জালি বা টিউবুলার, একক বা ডবল সার্কিট কনফিগারেশন

বেস: অ্যাঙ্কর বোল্টে বোল্ট করা বেস প্লেট, বা সরাসরি-এমবেডেড খাদ

ফিনিশ: হট-ডিপ গ্যালভানাইজড প্রতি ISO 1461, ন্যূনতম 85 µm

উচ্চতা: 25 মি - 60 মিটার স্ট্যান্ডার্ড; অনুরোধে উপলব্ধ উচ্চ ডিজাইন

পাইপ টাওয়ারের একটি মূল সুবিধা হ'ল এর টর্সনাল শক্ততা। একটি জালি টাওয়ার তার ব্রেসিং নেটওয়ার্কের মাধ্যমে মোচড়ানো প্রতিরোধ করে; বন্ধ বহুভুজ শ্যাফ্ট সহজাতভাবে টর্শনকে প্রতিরোধ করে — এই কারণেই পাইপ টাওয়ারগুলি ভারসাম্যহীন পরিবাহী লোডিং পরিচালনা করে এবং ভারী কোণগুলি এত সুন্দরভাবে মোড় নেয়।

মূল বৈশিষ্ট্য এবং সুবিধা

জমির পদচিহ্ন 70% পর্যন্ত কাটা

একটি 220kV পাওয়ার ট্রান্সমিশন পাইপ টাওয়ারের জন্য একটি সমতুল্য জালি টাওয়ারের ভিত্তি এলাকার প্রায় এক-তৃতীয়াংশ প্রয়োজন। 50 কিমি লাইনে, সেই পার্থক্য হাজার হাজার বর্গমিটার ক্ষতিপূরণ দেওয়া জমি বাঁচাতে পারে — প্রায়ই প্রকল্প অনুমোদন এবং অচলাবস্থার মধ্যে পার্থক্য।

প্রতিবেশী-বন্ধুত্বপূর্ণ প্রোফাইল

সরু খাদটি "তোরণ" এর পরিবর্তে "পোল" হিসাবে দৃশ্যত পাঠ করে। সম্প্রদায় এবং পরিকল্পনা কর্তৃপক্ষ অনেক বেশি সহজে রাস্তার পাশে পাইপ টাওয়ারগুলিকে গ্রহণ করে, শহরতলির মাধ্যমে এবং আবাসিক অঞ্চলের কাছাকাছি। আমাদের বেশ কয়েকটি শহুরে প্রকল্প যথাযথভাবে অনুমোদন করা হয়েছিল কারণ লাইনের বৈশিষ্ট্যটি পাইপ টাওয়ারের জন্য আহ্বান করেছিল।

সুপিরিয়র টরসিয়নাল স্ট্রেন্থ

বদ্ধ বহুভুজ অংশটি শ্যাফ্টকে মোচড়ের লোডের উচ্চ প্রতিরোধ ক্ষমতা দেয়। এটি পাইপ টাওয়ারগুলিকে কোণ এবং টার্মিনাল অবস্থানের জন্য আদর্শ করে তোলে যেখানে ভারসাম্যহীন পরিবাহী উত্তেজনা একটি জালির কাঠামোকে চাপ দেয়।

দ্রুত ইরেকশন, কম সাইটে কাজ

কম সদস্য মানে দ্রুত সমাবেশ: একটি ডাবল-সার্কিট 220kV পাওয়ার ট্রান্সমিশন পাইপ টাওয়ার একটি ছোট ক্রু দ্বারা 1-2 দিনে একটি ক্রেন দিয়ে তৈরি করা যেতে পারে, একটি জালি টাওয়ারের জন্য 3-5 দিনের মধ্যে। কম সাইট শ্রম, কম ক্রেনেজ, কম আবহাওয়া এক্সপোজার।

পরিষ্কার, কম রক্ষণাবেক্ষণ নকশা

নো ব্রেসিং নেটওয়ার্ক মানে পাখিদের বাসা বাঁধার জায়গা নেই, আরোহণের ঝুঁকি কম এবং ভবিষ্যতের রক্ষণাবেক্ষণ সহজ। গ্যালভানাইজড শ্যাফ্ট পৃষ্ঠটি মসৃণ এবং স্ব-নিষ্কাশন, দক্ষতার সাথে জল এবং ময়লা ঝরানো।

পণ্য বিশেষ উল্লেখ

সাধারণ অ্যাপ্লিকেশন

একটি 220kV পাওয়ার ট্রান্সমিশন পাইপ টাওয়ার প্রস্তুতকারক এবং সরবরাহকারী হিসাবে, MTtower এই টাওয়ারগুলিকে ফ্যাক্টরি-সরাসরি মূল্যের জন্য প্রচুর পরিমাণে সরবরাহ করে:

কৃষি জমির মধ্য দিয়ে 220kV লাইন যেখানে ফুটপ্রিন্ট ক্ষতিপূরণ একটি প্রধান খরচ

সীমিত রাইট-অফ-ওয়ে সহ শহুরে এবং শহরতলির করিডোর

হাইওয়ে এবং রেলওয়ে সংলগ্ন রুট যেখানে নান্দনিকতা গুরুত্বপূর্ণ

সাবস্টেশন এন্ট্রি এবং এক্সিট স্ট্রাকচার (টার্মিনাল পাইপ টাওয়ার)

উইন্ড ফার্ম এবং পিভি প্ল্যান্ট 220kV সংগ্রহ এবং রপ্তানি লাইন

ডান-অফ-ওয়ে প্রশস্ত না করে বিদ্যমান 110kV করিডোর 220kV-এ আপগ্রেড করা

FAQ

প্রশ্ন: যখন একটি পাইপ টাওয়ার একটি জালি টাওয়ারের চেয়ে বেশি অর্থবোধ করে?

উত্তর: যখন জমির ক্ষতিপূরণ ব্যয়বহুল হয়, ডান-পথ সংকীর্ণ হয়, অথবা নান্দনিক বিষয়—শহুরে এলাকা, কৃষিজমি, মহাসড়ক এবং সাবস্টেশন পন্থা। যদি জমি সস্তা হয় এবং লাইনটি খোলা দেশের মধ্য দিয়ে চলে তবে একটি জালি টাওয়ার সাধারণত বেশি লাভজনক। আমরা আপনার রুটের জন্য উভয় বিকল্প খরচ করতে পারেন.

প্রশ্নঃ কিভাবে একটি 220kV পাওয়ার ট্রান্সমিশন পাইপ টাওয়ার স্থাপন করা হয়?

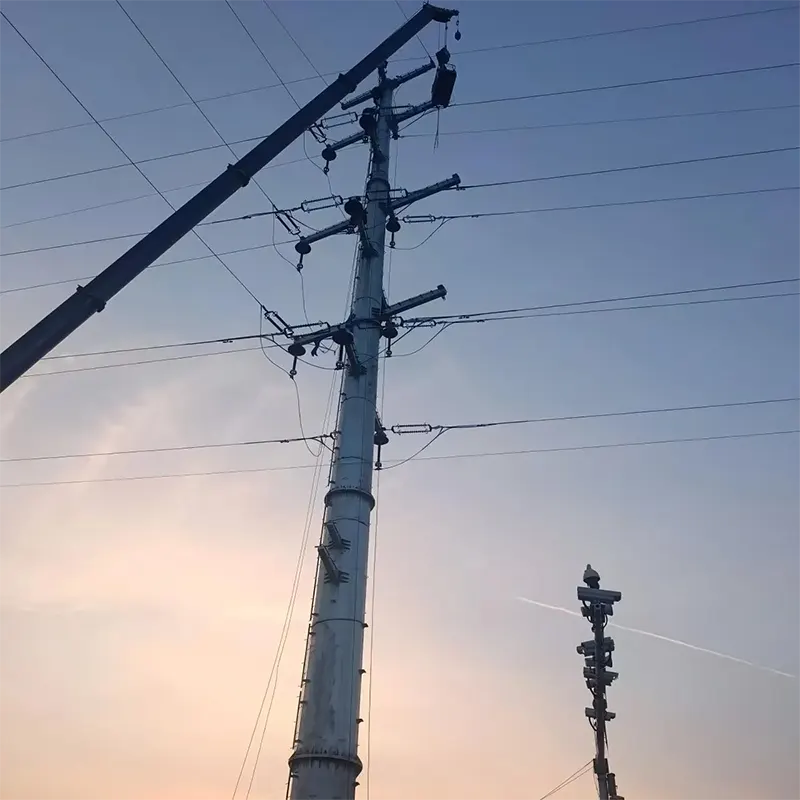

উত্তর: বিভাগগুলি ক্রেন দ্বারা উত্তোলন করা হয় এবং স্লিপ-জয়েন্ট বা ফ্ল্যাঞ্জ সংযোগ দ্বারা যুক্ত করা হয়, প্রথমে নীচের অংশ। ক্রস-আর্মগুলি মাটিতে আগে থেকে একত্রিত হয় এবং এক টুকরো হিসাবে উত্তোলন করা হয়। একটি দুই-সার্কিট পাইপ টাওয়ার সাধারণত 30-60 টন ক্রেনের সাহায্যে 1-2 দিনের মধ্যে খাড়া হয়।

প্রশ্ন: পাইপ টাওয়ারগুলি কি কোণ এবং টার্মিনাল অবস্থানগুলি পরিচালনা করতে পারে?

উত্তর: হ্যাঁ — তাদের টর্সনাল দৃঢ়তা তাদের বিশেষ করে কোণ এবং টার্মিনাল অবস্থানে ভাল করে তোলে। অনেক প্রকল্প কোণ সহ পুরো লাইনের জন্য পাইপ টাওয়ার ব্যবহার করে; খুব ভারী কোণের জন্য, আমরা খাদ প্রাচীর বেধ শক্তিশালী.

প্রশ্ন: দস্তা আবরণ বেধ কি?

উত্তর: ISO 1461 প্রতি আদর্শ 85 µm সর্বনিম্ন। উপকূলীয় বা শিল্প পরিবেশের জন্য, আমরা সুপারিশ করি 110-120 µm — অনুরোধে সামান্য খরচ বৃদ্ধিতে উপলব্ধ।

প্রশ্ন: সীসা সময় এবং MOQ কি?

একটি: কাস্টমাইজড পাইপ টাওয়ারের জন্য MOQ: 1 সেট। 30 সেটের জন্য ডেলিভারি: আমানত করার পরে প্রায় 20 কার্যদিবস। অর্থপ্রদান: 30% T/T আমানত, চালানের আগে ব্যালেন্স।
